ANPR مخفف عبارت Automatic Number Plate Recognition و به معنی تشخیص خودکار پلاک توسط دوربین مداربسته می باشد. ANPR یک سیستم نظارتی نرم افزاری برای تشخیص و پردازش شماره پلاک خودروها می باشد. سیستم های نظارتی ANPR قابلیت اسکن بیش از ۳۰۰۰ پلاک خودرو در ساعت را توسط دوربین مداربسته دارا می باشند.
نحوه کار سیستم نظارتی تشخیص خودکار پلاک خودرو یا ANPR
در این سیستم ابتدا تصاویر دریافتی از دوربین مداربسته پلاک خوان به صورت داده دیجیتال وارد نرم افزار شده و توسط آن پردازش می گردد. هنگامی که یک خودرو به سمت دوربین نزدیک می شود نرم افزار تعدادی عکس از تصویر (Snapshot) تهیه می کند ، وقتی خودرو به اندازه کافی به دوربین نزدیک شد که اندازه پلاک برای نرم افزار OCR (شناسایی کاراکتر) کافی بود پلاک اسکن شده و شماره آن توسط نرم افزار ثبت می شود و به کد ASCII تبدیل شده و در یک لیست ذخیره می شود. اینکار برای ۱۰ تا ۱۵ بار تکرار می شود و در نهایت پس از تطبیق شماره های لیست با هم یک مورد به عنوان پلاک خودرو انتخاب و نگهداری می شود. این تکرار برای جلوگیری از خطا و بالا رفتن دقت دستگاه انجام می شود.
یکی از مهمترین قسمت های سیستم نظارتی تشخیص خودکار پلاک خودرو یا ANPR را همین OCR یا سیستم شناسایی کاراکتر تشکیل می دهد که در واقع نرم افزاری است که با اسکن و پردازش کردن پیکسل های پلاک خودرو آنها را صورت داشتن اندازه مورد نیاز تبدیل به یک حرف (Letter) می کند. در واقع OCR بعد از مطابقت دادن مجموعه ای از پیکسل های عکس با یک حرف یا عدد آنها را به صورت کد ASCII قابل فهم توسط سیستم های کامپیوتری تبدیل کرده و در یک فایل برای اهداف بعدی ذخیره می کنند.
دقت سیستم ANPR به چه عواملی بستگی دارد ؟
عوامل مختلفی در بالا بردن دقت سیستم های ANPR تاثیر دارند که از جمله آنها می توان به مواردی مانند زیر اشاره کرد :
- کیفیت لنز و دوربین مداربسته مورد استفاده
- تنظیم دقیق لنز ، میزان نور و روشنایی دوربین
- تنظیم زاویه دید دوربین مداربسته
- محل قرارگیری دوربین
کاربرد سیستم تشخیص خودکار پلاک خودرو یا ANPR دوربین مداربسته چیست ؟

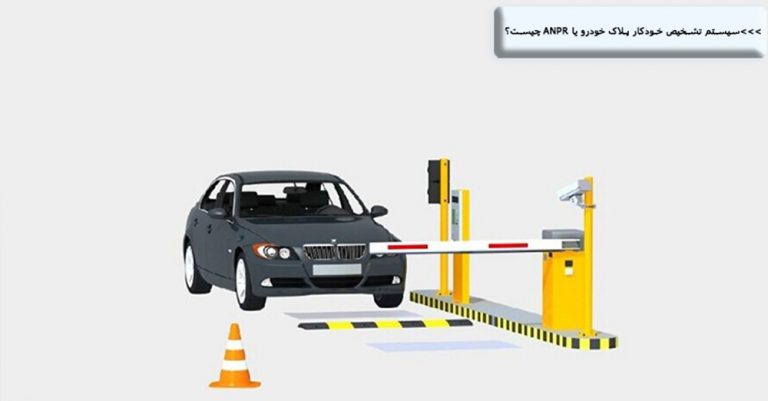

سیستم نظارتی ANPR به منظور تشخیص خودکار پلاک خودرو در اماکن مختلف و اهداف گوناگون مورد استفاده قرار می گیرد. نرم افزارهای طراحی شده برای این سیستم ها دارای قابلیت های گوناگونی می باشد و بسته به کاربری محل می تواند امکانات مختلفی را در اختیار کاربر قرار دهند. این سیستم ها برای کنترل طرح ترافیک ، طرح زوج و فرد ، کنترل ورود و خروج خودروها به پارکینگ اماکن تجاری ، اداری ، عمومی و برای کنترل ترافیک و تخلفات مورد استفاده قرار می گیرند.سیستم ANPR می تواند با استفاده از اتصال به سیستم های کنترل ورودی مانند راهبند ، بولارد و درب باز کن ها متصل شده و به وسایل نقلیه مجاز اجازه ورود دهند و یا پلاک آنها را برای مقاصدی در خود ذخیره نمایند.
سیستم ANPR قابلیت ضبط پلاک کشورهای مختلف از جمله ایران را دارا می باشند و نرم افزارهای مختلفی توسط شرکت ها با قابلیت های گوناگون به بازار عرضه شده است.
از جمله قابلیت های این نرم افزارها می توان به موارد زیر اشاره نمود :
- ثبت و ضبط پلاک خودروها
- قابلیت باز شدن اتوماتیک درب یا راهبند برای افراد مجاز یا مهمان ها
- محاسبه هزینه پارک بر اساس زمان توقف خودرو
- ارائه گزارشات مختلف بر اساس زمان ، تاریخ ، پلاک و …
سیستم های نظارتی ANPR در ایران توسط شرکت های ارائه دهنده خدمات نظارتی قابل پیاده سازی می باشد و می توانید از آنها برای کنترل ورود و خروج یا هوشمند سازی پارکینگ خود استفاده نمایید.
کاربرد نور افکن مادن قرمز (IR) در سیستم تشخیص خودکار پلاک خودرو یا ANPR
سیستم های ANPR در صورت کمبود نور قادر به پردازش پلاک خودروها نمی باشند. یکی از راه هایی که برای این منظور استفاده می شود به کار گرفتن نور افکن مادن قرمز می باشد.در این روش از خاصیت retro-reflective پلاک خودرو استفاده می شود ( پلاک ها از صدها گوی بسیار ریز برای منعکس کردن نور ساخته شده اند که در صورت تابیده شدن نور به پلاک ، نور تابانده شده به سمت منبع نور بر می گردد). دوربین مداربسته باید در این روش به گستره تابش مادن قرمز تا ۸۵۰ نانومتر حساس بوده و مجهز به فیلتری برای محدود کردن گستره طیف نور مرئی و نورافکن مادون قرمز در کنار خود باشد.
نور مادون قرمز تابیده شده به سمت پلاک پس از برخورد با پلاک توسط خاصیت retro-reflective به سمت دوربین باز می گردد و پس از فیلتر شدن نور مرئی توسط فیلتر مخصوص فقط پلاک خودرو قابل مشاهده و ثبت توسط سیستم خواهد بود.
ویژگی های تشخیص خودکار پلاک خودرو یا ANPR ورتینا
- ثبت زمان ورود و خروج پلاک خودرو بصورت آنلاین و هوشمند
- قابلیت جستجوی پلاک خودرو مورد نظر در مجموعه پلاک های ثبت شده
- قابلیت تعریف پلاک های مجاز جهت فرمان خودکار راه بند ها
- امکان اعلام هشدار صوتی جهت ورود پلاک های خاص
- امکان ارائه گزارشات آماری و نموداری گوناگون
- امکان تعریف و تغییر ظرفیت پارکینگ
- تعریف کارت تردد پارکینگ در سیستم
- امکان تعریف و ممانعت از ورود خودرو با پلاک های تعریف شده
- تعریف درب های ورود و خروج به تعداد نا محدود
- گزارش روزانه میزان دریافتی پارکینگ
- گزارش تردد به تفکیک هر خودرو
- امکان خروجی گزارش ها به انواع فرمت ها
- تعریف نام های کاربری و مجوز های دسترسی به منو ها برا کاربر
- امکان تهیه فابل پشتیبان و بازیابی آن
