چالشهای اجرای پروژه دوربین مداربسته در کارخانه و سوله؛ کابلکشی صنعتی و نصب در ارتفاع
مقدمه: وقتی نصاب خانگی در پروژه صنعتی شکست میخورد!
اجرای سیستم نظارتی در یک آپارتمان ۱۰۰ متری با اجرا و نصب دوربین در کارخانه و سوله در یک سوله ۵۰۰۰ متری، تفاوت زمین تا آسمان دارد. بسیاری از مدیران کارخانه با این سناریوی تلخ مواجه شدهاند:
تیمی را استخدام میکنند، دوربینها نصب میشود، تصویر شفاف است، اما به محض روشن شدن دستگاههای صنعتی (مثل جوشکاری یا موتورهای سه فاز)، تمام تصاویر قطع میشوند یا نویز شدید میگیرند!
مشکل از دوربین نیست؛ مشکل از زیرساخت غیرصنعتی است.
در محیطهای صنعتی، ما با چالشهایی مثل تداخل الکترومغناطیسی (EMI)، افت ولتاژ در کابلهای طولانی، لرزش و ارتفاع زیاد روبرو هستیم که یک نصاب معمولی حتی به آنها فکر هم نمیکند.
در این مقاله تخصصی، چالشهای پنهان پروژههای صنعتی را بررسی میکنیم تا قبل از هدر دادن بودجه، بدانید یک پروژه استاندارد چه ویژگیهایی دارد.
نکته: اگر به دنبال آموزش مراحل اولیه نصب هستید، پیشنهاد میکنیم ابتدا مقاله آموزش جامع نصب دوربین مداربسته را مطالعه کنید.
تفاوتهای مرگبار محیط صنعتی و مسکونی
اولین قدم برای یک مدیر پروژه، درک مقیاس است.
نویز برق (Noise): در خانه نهایتاً یک یخچال موتور دارد. در کارخانه، ژنراتورها و کابلهای فشار قوی، میدان مغناطیسی وحشتناکی ایجاد میکنند که تصویر را نابود میکند.
مسافت (Distance): در خانه طول کابل ۲۰ متر است. در سوله، ممکن است فاصله دوربین تا رک ۳۰۰ متر باشد (که کابل شبکه معمولی جواب نمیدهد).
شرایط محیطی: گرد و غبار، بخار روغن، گرمای ۵۰ درجه زیر سقف سوله و لرزش دستگاهها.

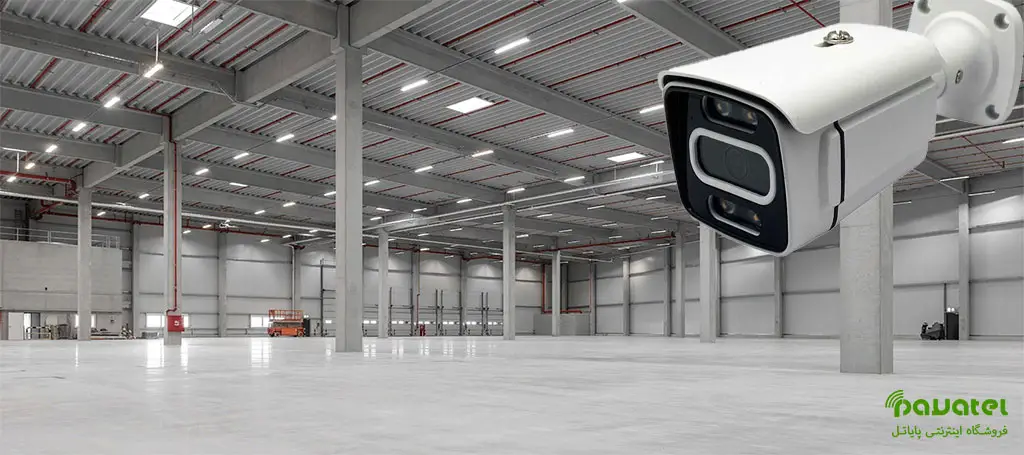

بررسی چالشهای اجرای پروژه دوربین مداربسته در کارخانه و سوله؛ نصب دوربین در کارخانه و سوله، کابلکشی صنعتی و ارتفاع بالا در پایاتل
چالش کابلکشی صنعتی (شاهرگ حیاتی)
۹۰٪ خرابیها در پروژههای صنعتی مربوط به کابلکشی غلط است.
۱. معضل متراژ و فیبر نوری
کابل شبکه مسی (Cat6) استاندارد، فقط تا ۹۰ متر دیتا را انتقال میدهد. اگر طول سوله شما ۲۰۰ متر است، چه باید کرد؟
راه حل آماتور: استفاده از سوئیچهای پیدرپی (Daisy Chain) که ریسک قطعی را بالا میبرد.
راه حل مهندسی: استفاده از فیبر نوری (Fiber Optic) به عنوان ستون فقرات (Backbone) شبکه. در پروژههای صنعتی، باید سوئیچهای لبه (Edge) با فیبر به اتاق سرور وصل شوند تا هم سرعت گیگابیتی داشته باشید و هم محدودیت متراژ حذف شود.
۲. نویز الکترومغناطیسی (EMI)
اگر کابل دوربین را از کنار “سینی کابل برق سه فاز” عبور دهید، تصویر شما پر از خطوط پارازیت میشود (یا کلاً قطع میشود).
قانون طلایی: فاصله استاندارد کابل دیتا از کابل برق فشار قوی باید حداقل ۳۰ تا ۵۰ سانتیمتر باشد.
کابل مناسب: در محیط صنعتی حتماً باید از کابلهای SFTP (شیلد و فویل دار) استفاده شود تا نویز محیط روی دیتا اثر نگذارد.
بیشتر بدانید: برای آشنایی با انواع کابلهای ضد نویز، مقاله [راهنمای خرید کابل شبکه و کواکسیال] را بخوانید.
نصب در ارتفاع بالا (چالش سوله)
نصب دوربین در ارتفاع ۸ یا ۱۰ متری سوله، فقط چالش “نردبان” نیست!
۱. دسترسی برای تعمیر و نگهداری
نصب کردن آسان است، اما اگر ۶ ماه بعد دوربین خراب شود، چطور به آن دسترسی دارید؟
راهکار: در طراحی نقشه، دوربینها باید در نقاطی نصب شوند که امکان دسترسی با بالابر (Scissor Lift) یا لیفتراک سبددار وجود داشته باشد. نصب دوربین دقیقا بالای ماشینآلات سنگین (که امکان تردد بالابر نیست)، یک اشتباه استراتژیک است.
۲. زاویه دید و لنز مناسب
نصب دوربین در ارتفاع ۱۰ متری، باعث میشود اجسام روی زمین خیلی ریز دیده شوند (نمای Helictoper View).
اشتباه رایج: استفاده از لنز معمولی ۲.۸ میلیمتر.
راه حل: در ارتفاع بالا باید از دوربینهای وریفوکال (لنز متغیر) یا موتورایز استفاده کرد تا بتوان روی نقاط حساس (مثل خط تولید) زوم کرد و جزئیات را دید.

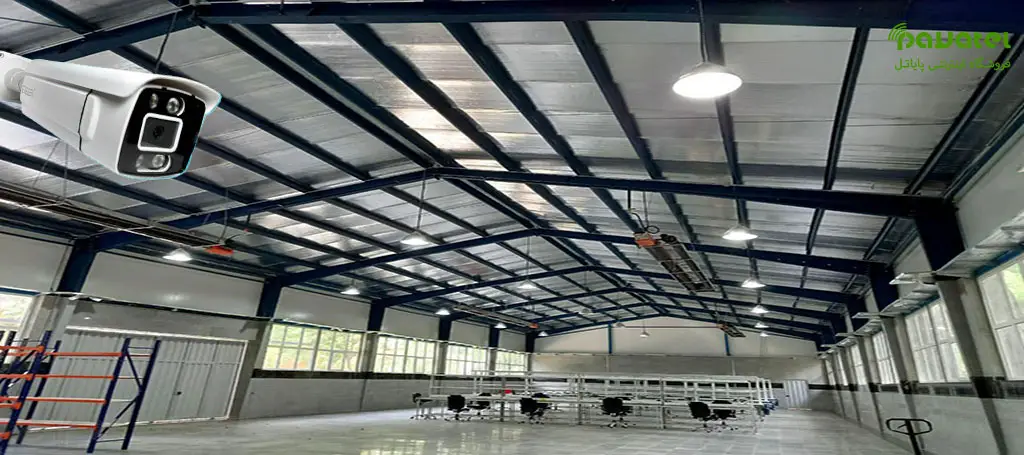

بررسی چالشهای اجرای پروژه دوربین مداربسته در کارخانه و سوله؛ نصب دوربین در کارخانه و سوله، کابلکشی صنعتی و ارتفاع بالا در پایاتل
تجهیزات جانبی خاص (Industrial Grade)
در کارخانه نمیتوانید از تجهیزات پلاستیکی خانگی استفاده کنید.
۱. سوئیچهای صنعتی (Industrial Switch)
سوئیچهای شبکه معمولی در دمای بالای ۴۰ درجه (زیر سقف سوله) هنگ میکنند یا میسوزند.
باید از سوئیچهای صنعتی (معمولاً با بدنه فلزی هیتسینک دار و نصب روی ریل DIN) استفاده کنید که تحمل دمای -۴۰ تا +۷۵ درجه را دارند.
۲. باکس و لولهکشی
استفاده از لوله فلکسی معمولی در صنعت ممنوع است (چون زود پاره میشود). باید از لوله فولادی گالوانیزه یا لوله فلکسی روکشدار صنعتی استفاده شود تا کابلها در برابر ضربه لیفتراک یا جوندگان (موش) در امان باشند.
چکلیست اجرایی برای مدیران
اگر میخواهید پروژهتان با شکست مواجه نشود، قبل از قرارداد بستن این موارد را چک کنید:
نقشه جانمایی (Layout): آیا پیمانکار قبل از اجرا، نقشه پوشش دوربینها را در نرمافزار طراحی کرده است؟
سیستم ارت (Earthing): آیا رکها و دکلهای دوربین به سیستم ارت کارخانه وصل شدهاند؟ (حیاتی برای جلوگیری از سوختن در اثر رعد و برق یا نوسان).
محاسبه پهنای باند: آیا سوئیچ مرکزی توانایی پردازش ۵۰ عدد دوربین ۴ مگاپیکسل را دارد؟
جمعبندی: هزینه تخصص یا هزینه دوبارهکاری؟
اجرای پروژه دوربین مداربسته در کارخانه و سوله، یک کار مهندسی است، نه یک کار تکنسینی.
استفاده از کابل اشتباه، عدم رعایت فاصله از برق فشار قوی یا انتخاب دوربین خانگی برای محیط صنعتی، شاید در ابتدا ۳۰٪ هزینههای شما را کم کند، اما در کمتر از یک سال، شما را مجبور به تعویض کل سیستم خواهد کرد.
ما در تیم فنی خود، تجربه اجرای پیچیدهترین پروژههای صنعتی (از سولههای مواد غذایی تا کارخانجات ذوب فلز) را داریم و زبان صنعت را میفهمیم.
آیا نیاز به مشاوره تخصصی و بازدید از پروژه صنعتی خود دارید؟
برای دریافت مشاوره رایگان و برآورد هزینه اصولی، همین حالا به صفحه خدمات نصب و اجرای دوربین مداربسته مراجعه کنید.
سوالات متداول صنعتی (FAQ)
۱. بهترین برند دوربین برای محیط صنعتی چیست؟
برندهایی که پایداری شبکه بالایی دارند مثل Hikvision (سری Pro)، Uniview و Dahua (سری WizMind) بهترین گزینهها هستند. پیناکل و ورتینا هم برای پروژههای متوسط گزینههای اقتصادی خوبی هستند.
۲. برای فاصله ۳۰۰ متر از چه کابلی استفاده کنیم؟
برای فواصل بالای ۱۰۰ متر، کابل شبکه مسی (Cat6) جواب نمیدهد. حتماً باید از فیبر نوری یا آنتنهای رادیویی (Wireless Bridge) استفاده کنید.
۳. آیا گرد و غبار سوله دوربین را خراب میکند؟
اگر دوربین استاندارد IP67 (ضد غبار و آب) داشته باشد، مشکلی پیش نمیآید. اما باید برنامه دورهای برای تمیز کردن شیشه لنز داشته باشید تا کیفیت تصویر افت نکند.
