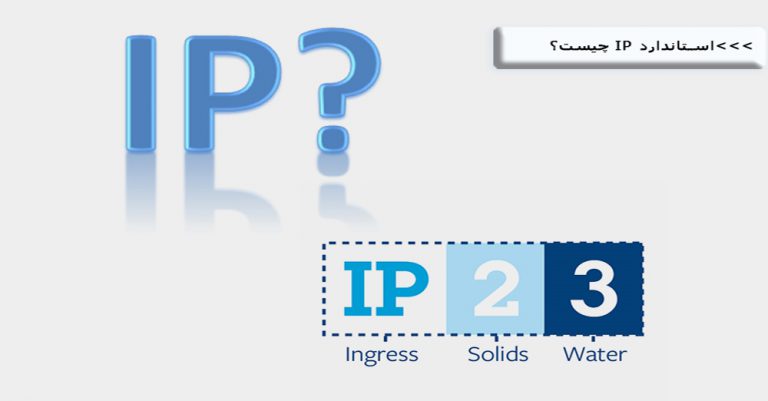

استاندارد IP چیست؟ استاندارد ingress protection) IP) یک استاندارد بین المللی برای تعیین مقاومت تجهیزات الکتریکی در مقابل نفوذ ذرات خارجی و آب است ، سیستم درجه بندی IP از همین حروف به همراه یک عدد دو رقمی تشکیل شده است. هر یک از این ارقام نشان دهنده میزان مقاومت دستگاه در مقابل یک عامل است.
رقم اول (سمت راست) حفاظت در مقابل ورود اجسام خارجی به بدنه را نشان میدهد.
رقم دوم (سمت چپ) حفاظت در مقابل ورود مواد مایع مانند اب به بدنه را نشان میدهد.
استاندارد IP چیست؟
جدول زیر به صورت کامل درجه بندی های (سیستم درجه بندی IP) این استاندارد را نشان می دهد.
رقم اول (سمت راست
|
حفاظت در برابر ورود اجسام خارجی
|
||
|---|---|---|
| رقم اول | توضیحات | شرح |
| ۰ | بدون حفاظت | بدون هیچ گونه حفاظت خاص |
| ۱ | حفاظت شده در برابر ورود اجسام جامد با قطر بزرگتر از ۵۰ میلیمتر | حفاظت در مقابل دسترسی غیر مجاز سطوح بزرگ بدن |
| ۲ | حفاظت شده در برابر ورود اجسام جامد با قطر بزرگتر از ۱۲ میلیمتر | حفاظت در مقابل انگشت یا اجسام با قطر متوسط |
| ۳ | حفاظت شده در برابر ورود اجسام جامد با قطر بزرگتر از ۲٫۵ میلیمتر | حفاظت در مقابل ابزار و اجسام با قطر کم |
| ۴ | حفاظت شده در برابر ورود اجسام جامد با قطر بزرگتر از ۱ میلیمتر | حفاظت در مقابل سیم یا نوار |
| ۵ | حفاظت شده در برابر ورود گرد و غبار | از ورود کامل گرد و غبار جلوگیری نمی شود اما به راحتی وارد بدنه نمیشوند. |
| ۶ | حفاظت شده در برابر ورود ریز گرد | هیچ گرد و غباری به بدنه وارد نمیشود. |
رقم دوم (سمت چپ)
|
حفاظت در برابر ورود مواد مایع
|
||
|---|---|---|
| رقم دوم | توضیحات | شرح |
| ۰ | بدون حفاظت | بدون هیچ گونه حفاظت خاص |
| ۱ | عایق در برابر چکه های عمودی آب | از نفوذ قطراتی که به صورت عمودی بر روی بدنه می ریزند جلوگیری میکند. |
| ۲ | عایق در برابر چکه های آب با حداکثر زاویه ۱۵ درجه | در صورتی که قطرات آب با زاویه ۱۵ درجه نسبت به خط عمود از هر جهت بر روی بدنه ریخته شود تاثیر مضری بر دستگاه ندارد |
| ۳ | عایق در برابر پاشیده شدن آب با حداکثر زاویه ۶۰ درجه | در صورتی که آب با زاویه ۱۵ درجه نسبت به خط عمود از هر جهت بر روی بدنه پاشیده شود تاثیر مضری بر دستگاه ندارد |
| ۴ | عایق در برابر بارش آب از هر جهت و هر زاویه | اگر از هر جهتی روی بدنه آب پاشیده شود نباید تاثیر مضری بر دستگاه داشته باشد. |
| ۵ | عایق در برابر پاشیده شدن آب با فشار از هر جهت | در صورتی که آب با فشار از هر جهت بر بدنه ریخته شود نباید تاثیر مضری بر دستگاه داشته باشد. |
| ۶ | عایق در برابر پاشیده شدن آب با فشار زیاد از هر جهت | در صورتی که آب با فشار خیلی زیاد از هر جهت بر بدنه دیخته شود نباید تاثیر مضری بر دستگاه داشته باشد. |
| ۷ | عایق در برابر قوطه ور شدن موقت دستگاه در آب | دستگاه میتواند بدون تاثیر مضر برای مدت محدودی در آب غوطه ور باشد. |
| ۸ | عایق در برابر استفاده دائمی در آب | از دستگاه میتوان به صورت دائمی در زیر آب استفاده کرد بدون اینکه هیچ تاثیر مخربی بر عملکرد آن داشته باشد. |
به عنوان مثال IP66 یعنی حفاظت شده در برابر ورود ریز گرد (هیچ گرد و غباری به بدنه وارد نمیشود.) و عایق در برابر پاشیده شدن آب با فشار زیاد از هر جهت (در صورتی که آب با فشار خیلی زیاد از هر جهت بر بدنه دیخته شود نباید تاثیر مضری بر دستگاه داشته باشد.)
