دوربین مداربسته فیش آی (Fisheye)

دوربین مداربسته فیش آی (Fisheye) یا چشم ماهی چیست؟

دوربین های Fisheye  (چشم ماهی) ،  یکی از پیشرفته ترین تکنولوژی های موجود را در میان سیستم های دوربین مداربسته موجود دارد، که قابلیت دید با زاویه ۱۸۰ و همچنین ۳۶۰ درجه را به بیننده میدهد. دوربین مداربسته فیش آی در هر دو نوع شبکه و آنالوگ موجود میباشد.

دوربین مداربسته Fisheye قابلیت ثبت تصاویر در تمامی زوایا را دارا هستند. این دوربین های کابردهای گسترده ای دارند، می توانند در محیط های وسیع هم سطح تصویری بسیار مناسب در تمامی جهات برای شما ایجاد کنند  و این قابلیت می تواند لزوم استفاده از تعداد زیادی دوربین مداربسته برای پوشش دادن یک محیط را از میان ببرد.

دوربین مداربسته فیش آی (Fisheye) برای محیط هایی مانند سالن های بزرگ، سوله ها و فضاهای تفریحی بزرگ بسیار مناسب هستند. دوربین های Fisheye معمولا فاقد دید در شب یا IRهستند و در نور کم نیز تصویر مناسبی به دست نمی دهند پس بهتر است نور محیط به طوری مناسب برای مثال با یک پروژکتور تامین شود . اگرچه استفاده از دوربین های Fisheye مفید است، اما محدودیت هایی نیز در نصب این دوربین ها وجود دارد.

دوربین مداربسته فیش آی با استفاده از لنز ۳۶۰ درجه که بر روی آن نصب شده توانایی تولید تصویر حلقه ای مانندی را دارد که هرچند استفاده از این لنز در دوربین مداربسته کاملا جدید میباشد اما استفاده از این تکنولوژی لنز در دوربین های عکاسی حرفه ای سابقه دار بوده و به مدت نسبتا زیادی مورد استفاده قرار گرفته است

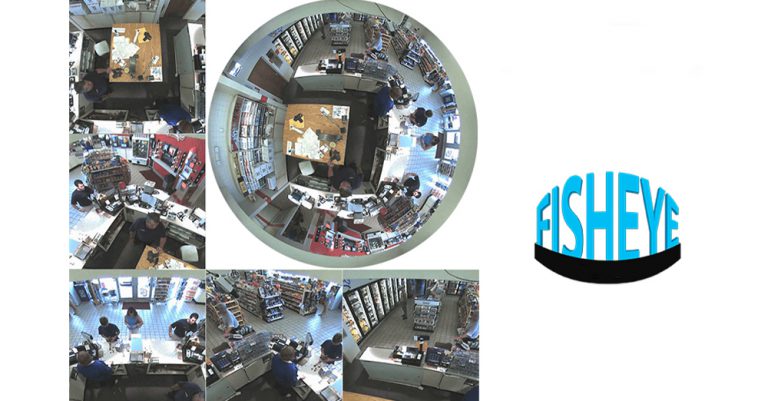

تصاویر دوربین مداربسته فیش آی در تصویر زیر به صورت ۳۶۰ درجه نمایش داده شده و مقایسه آن با تصاویر ۱۸۰ درجه مربوط به دوربین مداربسته اسپید دام یا PTZ نشان داده شده است.

معمولا نصب دوربین Fisheye در چنین محل هایی پیشنهاد نمی شود

  • زیاد بودن بیش از حد ارتفاع سقف
    باتوجه به نوع دید لنز Fisheye معمولا در ارتفاع بین ۳ تا ۶ متر بهترین تصویر راضبط می کنند
    در صورت کم یا زیاد بودن بیش از حد ارتفاع تصویر مناسبی از محل نخواهید داشت
  • هم سطح نبودن سقف
    : سقف محل نصب دوربین Fisheye باید تا جای ممکن هم سطح باشد.
    هم سطح نبودن سقف باعث می شود بخش زیادی از زاویه دید خود را از دست بدهد
  • کم بودن نور محیط
    با توجه به فاصله کانونی کم لنز Fisheye و شکل لنز،معمولا به نور بیشتری نسبت به دوربین های معمولی نیاز دارند
    استفاده از این دوربین ها در محیط های کم نور توصیه نمی شود.
  •  محیط های بیرونی
    دوربین های چشم ماهی عموما ضد آب نیستند و لنز آن ها نیز به شدت به گرد و غبار حساس است
    به صورت کلی استفاده از این دوربین ها در محیط های بیرونی توصیه نمی شود.

دوربین های پانورامای فیش آی

یکی انواع متداول دوربین پانوراما دوربین های فیش آی می باشند.

این دوربین ها دارای لنزی فوق العاده عریض با زاویه ۱۸۰ درجه و در مواردی بیشتر (۳۶۰ درجه ) می باشند

در پوشش های دام قرار گرفته اند.این دوربین از یک لنز و یک تصویر ساز برای پوشش تمام فضا استفاده می کند.

تصاویر بوجود آمده در این دوربین نرمال نیستند و به شکل پهن اند.

این تصاویر برای مانیتور کردن مناسب نیست، برای بهینه سازی تصاویر، مانند تصاویر دوربین های مداربسته معمولی به وسیله نرم افزار، دی وارپینگ (Dewarping) می شوند. از طریق دی وارپینگ جزئیات  اصلی تصویر نمایش داده می شود، اما تصویر وارپ نا مناسب است. دیوارپینگ یا سمت دوربین صورت می گیرد و یا سمت سرویس گیرنده. انتخاب محل دیوارپینگ بستگی به برنامه VMS(Virtual Management System) دارد.

در این حالت دیوارپینگ سمت دوربین، پخش تصویر به صورت فلت (پهن) است که هر نرم افزار VMS تصویر را مانند تصاویر در دوربین های مرسوم نمایش می دهد. این شکل از پخش تصویر محبوبیت بیشتری دارد و بعضی از تولید کنندگان این شیوه ازDewarping را پیشنهاد می کنند. به نظر می رسد این دوربین ها شبیه دوربین های PTZ هستند.



دوربین فیش آی HD-TVI ورتینا VHC-5540

  • سنسور پردازنده CMOS 5MP
  • ۱۸ فریم بر ثانیه در ۲۵۹۲ (H) × ۱۹۴۴ (V)
  • ۱۰ الی ۲۰ متر پرتاب نور مادون قرمز
  • دارای میکروفن داخلی
  • ۰٫۰۱ Lux/F1.2
  • تکنولوژی Smart IR
  • ICR (فیلتر مادون قرمز قابل جداشدن)
  • شامل لنز( ۱٫۱mm ( fish eye lens
  • دارای لنز ثابت
  • پشتیبانی از SD CARD
  • قابلیت  DNR
  • تکنولوژی BLC نور پس زمینه
  • تغذیه ۱۲ ولت DC
  • دارای منوی OSD
  • دارای فیلتر به صورت مکانیکی True Day/Night
  • دارای تکنولوژی کنترلر UTC
  • ابعاد  ۱۶۴×۱۵۲٫۸×۴۳٫۸mm

دوربین فیش آی IP ورتینا VNC-6640S

  • اسکن پیشرفته تصویر سنسور “۱/۱٫۸ CMOS
  • رزولوشن تا ۶ مگاپیکسل
  • لنز فیش آی و نمایش PTZ
  • قابلیت کاهش نویز دیجیتال (۳D-DNR)
  • محدوده برد IR حدود ۱۵  متر در سری (I)
  • پشتیبانی از پیکربندی WPS با یک لمس(تاچ)
  • ورودی و خروجی آلارم و صدا(سری A)
  • پشتیبانی حافظه داخلی حداکثر تا ۱۲۸ گیگا بایت
  • PoEامکان انتقال برق از طریق کابل شبکه DC12V±۱۰% / PoE

دوربین فیش آی IP ورتینا VNC-6420S

  • اسکن پیشرفته تصویر سنسور CMOS1/3″
  • رزولوشن تا ۴ مگاپیکسل
  • لنز فیش آی و نمایش PTZ
  • قابلیت کاهش نویز دیجیتال (۳D-DNR)
  • محدوده برد IR حدود ۸ متر در سری (I)
  • پشتیبانی از Wi-Fi سری (W)
  • پشتیبانی از پیکربندی WPS با یک لمس(تاچ)
  • ورودی و خروجی آلارم و صدا(سری A)
  • پشتیبانی حافظه داخلی حداکثر تا ۱۲۸ گیگا بایت
  • PoEامکان انتقال برق از طریق کابل شبکه  VDC ± ۱۰%۱۲
