یک نصب تمیز، بدون نویز و ماندگار، از لحظه‌ای شروع می‌شود که شما کیف ابزارتان را می‌بندید؛ نه لحظه‌ای که دریل را روشن می‌کنید! بیش از ۵۰ درصد موفقیت در راه‌اندازی سیستم‌های نظارتی، به شناخت دقیق تجهیزات مورد نیاز نصب دوربین مداربسته و دانستن ترتیب درست مراحل بستگی دارد.
اگر بدون چک‌لیست تجهیزات یا بدون آماده‌سازی محیط دست به کار شوید، قطعاً در میانه راه با کمبود کابل، قطعی تصویر یا اتصالی برق مواجه خواهید شد. تمرکز ما در این مقاله، معرفی دقیق لیست ابزار، وسایل جانبی و توالی درست اجرای کار است.
نکته مهم: این مقاله یک چک‌لیست برای تجهیزات و ترتیب مراحل است. برای یادگیری کامل، عملی و قدم‌به‌قدم اجرای این مراحل، حتماً مقاله جامع آموزش نصب و راه‌اندازی دوربین مداربسته را مطالعه کنید.
قبل از شروع نصب چه چیزهایی باید آماده باشد؟
ورود به پروژه بدون پیش‌نیازها، مساوی با هدر رفتن زمان و بودجه است. قبل از خرید تجهیزات، این ۴ مورد را تیک بزنید:
- نقشه جانمایی و کابل‌کشی: باید دقیقاً بدانید دوربین‌ها کجا نصب می‌شوند و مسیر عبور کابل‌ها از کدام داکت یا دیوار است.
- بررسی وضعیت برق محیط: پیدا کردن نزدیک‌ترین پریزها به محل نصب رک و بررسی نوسانات برق ساختمان.
- اینترنت پایدار: اگر کارفرما نیاز به انتقال تصویر روی موبایل دارد، مودم و اینترنت باید از قبل در محل نصب (نزدیک رک) مهیا باشد.
- هماهنگی با کارفرما: تعیین زمان دقیق سوراخ‌کاری‌ها و قطعی موقت برق برای جلوگیری از اختلال در کار مجموعه.
لیست مراحل نصب دوربین مداربسته به‌صورت خلاصه
یک تکنسین حرفه‌ای، کار را با یک توالی منطقی پیش می‌برد تا دچار دوباره‌کاری نشود. ترتیب استاندارد مراحل نصب به این شرح است:
- بررسی محیط و نیازسنجی: بازدید از محل، مشخص کردن نقاط کور و تخمین متراژ کابل مورد نیاز.
- تهیه تجهیزات و ابزارآلات: خرید دوربین، دستگاه ضبط، کابل‌ها و آماده‌کردن کیف ابزار تخصصی (در بخش بعدی به تفصیل معرفی شده‌اند).
- بستر سازی و کابل‌کشی: نصب داکت‌ها، لوله‌های فلکسی و کشیدن کابل‌های تصویر و شبکه از سمت دوربین‌ها به سمت رک مرکزی.

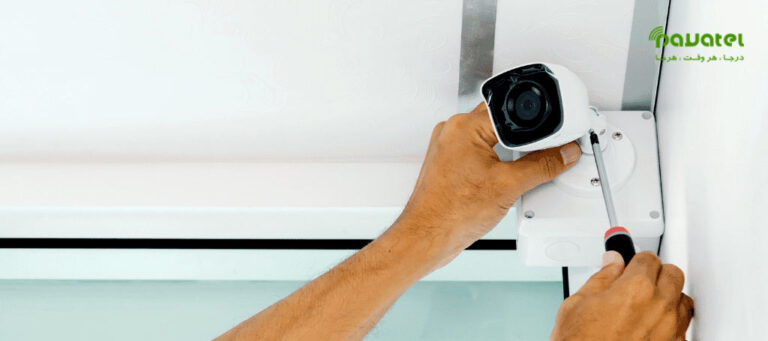

- نصب فیزیکی دوربین‌ها: سوراخ‌کاری دیوار یا سقف، نصب پایه‌ها، کم‌باکس (Cam-box) و ثابت کردن دوربین‌ها.
- نصب رکوردر و تجهیزات داخل رک: قرار دادن دستگاه DVR/NVR، سوئیچ‌ها و منبع تغذیه داخل رک و آرایش کابل‌ها.
- تست اولیه و روشن کردن سیستم: وصل کردن جریان برق، بررسی روشن شدن LED دوربین‌ها و دریافت تصویر اولیه روی مانیتور.
یادآوری: برای آموزش کانفیگ نرم‌افزاری، نحوه سوکت‌زدن و اجرای تخصصی هر یک از این ۶ مرحله، به مقاله مرجع ما یعنی آموزش نصب و راه‌اندازی دوربین مداربسته مراجعه کنید.
تجهیزات اصلی مورد نیاز برای نصب دوربین مداربسته
قلب تپنده این مقاله همین بخش است. برای اجرای یک پروژه، وسایل شما به سه دسته اصلی، جانبی و ابزار کار تقسیم می‌شوند:
الف) تجهیزات اصلی (هسته سیستم)
- دوربین مداربسته: بسته به نوع بستر (تحت شبکه IP یا آنالوگ HD) و شکل ظاهری (دام برای سقف، بولت برای دیوار).
- دستگاه ضبط‌کننده: دستگاه NVR (برای دوربین‌های شبکه) یا DVR (برای دوربین‌های آنالوگ).
- هارد دیسک (HDD): هارد معمولی کامپیوتر برای این کار مناسب نیست؛ حتماً باید از هاردهای مخصوص کارکرد ۲۴ ساعته (مثل WD Purple) استفاده کنید.
- کابل‌ها: کابل کواکسیال (RG59) برای سیستم‌های آنالوگ و کابل شبکه (Cat6) برای سیستم‌های
- منبع تغذیه (آداپتور): برای تأمین برق ۱۲ ولت دوربین‌ها (به صورت آداپتور مرکزی یا آداپتورهای تک‌آمپر مجزا).
ب) تجهیزات جانبی و مصرفی (زیرساخت)
- داکت، ترانک و لوله فلکسی: برای محافظت فیزیکی از کابل‌ها در برابر جویدگی، رطوبت و نور خورشید.
- رک (Rack): محفظه فلزی برای نگهداری امن دستگاه ضبط، سوئیچ و مودم.
- سوکت و فیش‌ها: فیش BNC و آداپتوری (برای سیستم‌های آنالوگ) و سوکت شبکه RJ45 (برای سیستم‌های تحت شبکه).
- کم‌باکس (Cam-Box): جعبه‌های پلاستیکی عایق که پشت دوربین نصب می‌شوند تا اتصالات و فیش‌ها از باران و دستکاری در امان بمانند.
- پیچ، رول‌پلاک و چسب برق: اقلام مصرفی ضروری برای محکم کردن تجهیزات.
ابزار تخصصی برای نصب حرفه‌ای (جعبه ابزار نصاب)
نصب دوربین بدون ابزار تخصصی، مثل تعمیر ماشین با دست خالی است! یک تکنسین مجهز باید ابزارهای زیر را همراه داشته باشد:
- دریل چکشی: برای سوراخ‌کاری دیوارها و سقف جهت نصب دوربین و مسیر کابل.
- آچار سوکت‌زن (Crimping Tool): ابزار حیاتی برای پرس کردن فیش‌های شبکه (RJ45) و
- تستر کابل و تستر شبکه: برای اطمینان از سلامت کابل‌کشی قبل از اتصال تجهیزات گران‌قیمت.
- مولتی‌متر (دستگاه اندازه‌گیری ولتاژ): برای بررسی دقیق خروجی منبع تغذیه و جلوگیری از سوختن دوربین‌ها به دلیل نوسان برق.
- ابزار لخت‌کن کابل و سیم‌چین: برای آماده‌سازی سریع و تمیز سیم‌ها.
- تجهیزات ایمنی: نردبان استاندارد، دستکش عایق و در پروژه‌های صنعتی، کمربند ایمنی (هارنس).
اشتباهات رایج در تهیه تجهیزات نصب
بسیاری از قطعی‌های تصویر به خاطر انتخاب اشتباه تجهیزات در مرحله خرید است:
- خرید کابل بی‌کیفیت: استفاده از کابل‌های آلومینیومی با روکش مس (CCA) به جای کابل‌های تمام مس (CU)، باعث افت شدید تصویر در مسافت‌های بالای ۳۰ متر می‌شود.
- منبع تغذیه ضعیف: محاسبه نکردن آمپر مصرفی و استفاده از آداپتور ضعیف، باعث می‌شود دوربین‌ها در شب (زمان روشن شدن دید در شب) خاموش شوند.
- انتخاب رک بسیار کوچک: رکی که فضایی برای تهویه هوا نداشته باشد، باعث داغ شدن شدید دستگاه رکوردر و سوختن هارد دیسک می‌شود.
- نداشتن ابزار تست: نصب صدها متر کابل بدون داشتن تستر شبکه، ریسک بسیار بزرگی است که زمان عیب‌یابی را چند برابر می‌کند.
کلام آخر و قدم بعدی
تهیه لیست تجهیزات دقیق و رعایت مراحل نصب دوربین مداربسته، مرز بین یک پروژه آماتور و یک اجرای مهندسی‌شده است. وقتی بدانید چه ابزاری نیاز دارید، فرآیند اجرا با بالاترین سرعت و کمترین ضایعات پیش می‌رود.
سوالات متداول (FAQ)
۱. آیا برای نصب دوربین به دستگاه فرز یا جوشکاری نیاز است؟
در پروژه‌های خانگی و فروشگاهی خیر؛ دریل چکشی و ابزار دستی کفایت می‌کند. اما در پروژه‌های صنعتی برای نصب دکل یا پایه‌های فلزی خاص، ممکن است به تجهیزات برش و جوشکاری نیاز باشد.
۲. مهم‌ترین ابزار برای عیب‌یابی در زمان نصب چیست؟
تستر شبکه (برای دوربین‌های IP)، تستر کابل و مولتی‌متر (برای بررسی ولتاژ آداپتور) مهم‌ترین ابزارهایی هستند که از دوباره‌کاری جلوگیری می‌کنند.
۳. تفاوت تجهیزات نصب دوربین دیجیتال (IP) و آنالوگ در چیست؟
در دوربین‌های آنالوگ شما به کابل کواکسیال، فیش BNC و دستگاه DVR نیاز دارید. اما در دوربین‌های دیجیتال، تجهیزات شامل کابل شبکه، سوکت RJ45، سوئیچ شبکه و دستگاه NVR است. ابزار نصب (مثل دریل و داکت) در هر دو مشترک است.
