استاندارد نصب دوربین مداربسته با چکلیست نظارت و تحویل پروژه
نصب دوربین مداربسته صرفاً پیچ کردن یک دستگاه به دیوار و کشیدن چند متر سیم نیست؛ بلکه اجرای یک زیرساخت امنیتی با رعایت استاندارد نصب دوربین مداربسته است. بزرگترین اشتباه کارفرماها در پروژههای نظارتی، سپردن کار به افراد غیرمتخصص به بهانه هزینههای پایینتر است. اجرای غیراستاندارد به معنای نویز در تصویر، نقاط کور امنیتی، اتصالی تجهیزات و در نهایت از کار افتادن سیستم دقیقاً در لحظهای است که به آن نیاز دارید!
این مقاله، یک راهنمای جامع و مرجع کنترل کیفیت و استاندارد نصب دوربین مداربسته است. فرقی نمیکند مدیر یک پروژه صنعتی باشید، یک کارفرما که میخواهد کیفیت کار نصاب را بسنجد، یا یک تکنسین حرفهای؛ با رعایت استانداردهای این مقاله، از دوبارهکاری و هزینههای سنگین نگهداری جلوگیری خواهید کرد.
مرحله اول – بازدید و نیازسنجی پروژه (Site Survey)
پیش از دست زدن به هر ابزاری، پروژه باید از نظر مهندسی ارزیابی شود. در پروژههای استاندارد، بازدید اولیه شامل موارد زیر است:
- بررسی ابعاد محیط و نقاط کور: شناسایی راهروها، دربهای ورودی، پارکینگ و نقاطی که احتمال پنهان شدن سارق وجود دارد.
- بررسی شرایط نوری: آیا دوربین روبهروی نور مستقیم خورشید یا چراغهای ماشین قرار میگیرد؟ (نیاز به تکنولوژی WDR).
- تعیین مسیر کابلکشی: پیدا کردن امنترین و کوتاهترین مسیر برای عبور داکتها، لولههای فلکسی یا سینی کابل.
- ارزیابی تابلو برق: بررسی وضعیت نوسانات برق محیط و در نظر گرفتن UPS در صورت نیاز.
مرحله دوم – طراحی نقشه جانمایی دوربینها
داشتن نقشه (Plan) مرز بین یک نصب حرفهای و آماتور است. در این مرحله مکان دقیق هر دوربین روی نقشه مشخص میشود:
- تعیین زاویه دید و نوع لنز: زاویه دوربین باید بهگونهای باشد که چهره افراد یا پلاک خودروها بهوضوح قابل تشخیص باشد.
- جلوگیری از نور مستقیم: دوربینها هرگز نباید مستقیماً رو به منابع نوری قوی یا پنجرههای بسیار روشن نصب شوند.
- ارتفاع استاندارد نصب: دوربین نباید آنقدر پایین باشد که در دسترس سارقان قرار گیرد و نه آنقدر بالا که جزئیات چهره از بین برود.
یشتر بخوانید: برای محیطهای سوله و کارخانهها، حتماً اصول فنی در مقاله استانداردهای نصب دوربین در ارتفاع بالا را مطالعه کنید.
مرحله سوم – استاندارد کابلکشی دوربین مداربسته
نحوه کابلکشی، شریان حیاتی سیستم شماست. رعایت نکردن این استانداردها، عامل ۹۰ درصد نویزها و قطعیهای تصویر است:
- جداسازی کابل دیتا از برق: کابلهای شبکه یا کواکسیال هرگز نباید در یک داکت یا لوله مشترک با کابلهای برق (بهویژه برق ۳ فاز یا فشار قوی) قرار بگیرند. حداقل فاصله استاندارد ۳۰ سانتیمتر است.
- استفاده از کابل مناسب: در محیطهای پرنویز صنعتی، حتماً باید از کابلهای شیلددار و فویلدار (SFTP) استفاده شود.
- محافظت فیزیکی: هیچ کابلی نباید به صورت لخت و رها شده در محیط کشیده شود؛ استفاده از لوله فلکسیبل (برای محیط بیرون) و داکت (برای محیط داخل) الزامی است.
بیشتر بخوانید: برای انتخاب هوشمندانه زیرساخت، راهنمای راهنمای انتخاب لوازم جانبی دوربین مداربسته را بررسی کنید.
بررسی استاندارد نصب دوربین مداربسته در پایاتل

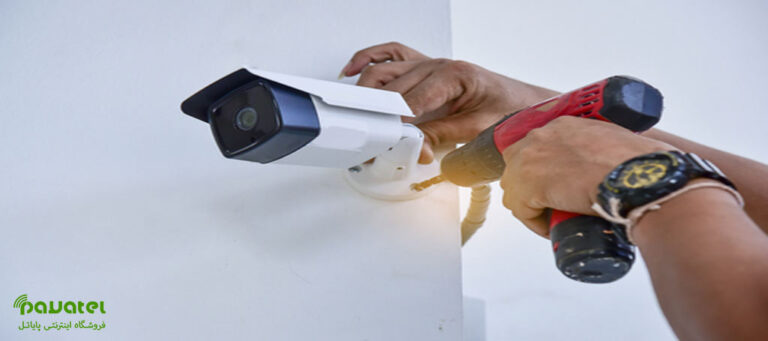

مرحله چهارم – نصب فیزیکی دوربینها
پس از اتمام زیرساخت، نوبت به نصب فیزیکی میرسد. این مرحله نیازمند دقت بالا در رعایت ایمنی و عایقبندی است:
- استفاده از باکس (کم باکس): اتصالات و فیشهای دوربین نباید در هوای آزاد رها شوند. تمام اتصالات باید درون جعبههای تقسیم (Junction Box) قرار گیرند تا از رطوبت و دستکاری در امان باشند.
- آببندی استاندارد: در محیطهای بیرونی (Outdoor)، استفاده از نوار چسب آپارات یا گلندهای ضدآب برای حفظ استاندارد IP66/IP67 دوربینها الزامی است.
- ایمنی در ارتفاع: تکنسینها موظف به استفاده از تجهیزات ایمنی (هارنس و کمربند) در زمان نصب دوربینهای روی دکل یا دیوارهای بلند هستند.
مرحله پنجم – نصب رک، دستگاه ضبط و منبع تغذیه
قلب تپنده سیستم شما در این بخش قرار دارد. بینظمی در این مرحله، عیبیابیهای آینده را به یک کابوس تبدیل میکند:
- مدیریت کابل (Cable Management): کابلهای ورودی به رک باید شمارهگذاری (لیبلزنی) شده و توسط پچپنل یا کمربندهای پلاستیکی مرتب شوند.
- تهویه مناسب: دستگاه DVR/NVR و سوئیچها حرارت تولید میکنند. رک باید دارای فن خنککننده باشد و در محیطی با دمای مناسب نصب شود.
- محاسبه آمپر دقیق: منبع تغذیه باید متناسب با تعداد دوربینها محاسبه شود. همیشه ۲۰ درصد ظرفیت اضافهتر برای افت ولتاژ در مسیرهای طولانی در نظر بگیرید.
- اتصال ارت (Earth): برای جلوگیری از سوختگی تجهیزات بر اثر صاعقه یا نوسان، رک و تجهیزات باید به چاه ارت استاندارد ساختمان متصل شوند.
مرحله ششم – تنظیم نرمافزاری و انتقال تصویر
پس از روشن شدن سیستم، کار هنوز تمام نشده است. کانفیگ نرمافزاری نقش مهمی در امنیت سایبری سیستم دارد:
- تنظیم IP و جلوگیری از تداخل: در سیستمهای تحت شبکه، هر دوربین باید آیپی اختصاصی و در رنج صحیح داشته باشد.
- تغییر رمز عبور پیشفرض: استفاده از رمزهای ساده (مثل 123456) بزرگترین باگ امنیتی است. حتماً از رمزهای ترکیبی و قدرتمند استفاده کنید.
- انتقال تصویر: فعالسازی P2P یا تنظیمات Port Forwarding روی آیپی استاتیک برای مشاهده تصاویر روی موبایل کارفرما.
یشتر بخوانید: راهنمای قدمبهقدم اتصال به موبایل را در مقاله آموزش انتقال تصویر دوربین روی موبایل دنبال کنید.
استانداردهای نصب دوربین مداربسته و چکلیست کنترل کیفیت پروژه در پایاتل
تست نهایی و تحویل پروژه (Handover)
یک نصاب حرفهای هرگز پروژه را بدون تستهای زیر به کارفرما تحویل نمیدهد:
- تست دید در شب (IR): تاریک کردن محیط و اطمینان از اینکه نور مادون قرمز روی لنز منعکس نمیشود و تصویر واضح است.
- تست ضبط مستمر: اطمینان از سلامت هارد دیسک و تنظیم دستگاه روی حالت ضبط ۲۴ ساعته یا تشخیص حرکت (Motion Detection).
- تست قطعی برق: قطع کردن برق اصلی و اطمینان از ورود UPS به مدار بدون خاموش شدن دوربینها.
- آموزش کارفرما: ارائه آموزشهای لازم به کارفرما جهت بازبینی تصاویر (Playback) و بکآپگیری (Export) از اطلاعات در مواقع ضروری.
چکلیست نظارت بر اجرای پروژه دوربین مداربسته
اگر کارفرما یا مدیر پروژه هستید، در زمان تحویل کار از پیمانکار، حتماً این چکلیست را بررسی کنید:
- نقشه جانمایی دوربینها با اجرای نهایی تطابق دارد.
- هیچ کابلی در کنار کابلهای برق فشار قوی کشیده نشده است.
- اتصالات BNC یا سوکتهای شبکه محکم هستند و قطعی ندارند.
- تصاویر در روز و شب بدون هیچگونه نویز و پرش هستند.
- کابلهای داخل رک کاملاً لیبلگذاری شده و مرتب هستند.
- دستگاه ضبط به سیستم ارت (Earth) متصل است.
- رمز پیشفرض دستگاه ضبط و دوربینهای IP تغییر کرده است.
- انتقال تصویر روی موبایل یا سیستم مدیریت بدون قطعی کار میکند.
اشتباهات رایج در نصب غیر استاندارد
بسیاری از هزینههای تعمیرات، ناشی از اشتباهات ساده در زمان اجراست:
- عدم استفاده از لوله و داکت: که باعث جویدگی کابل توسط موش یا پوسیدگی زیر آفتاب میشود.
- زاویه نصب اشتباه: قرار دادن بخش زیادی از دیوار یا آسمان در کادر تصویر که باعث تاریک شدن سوژه اصلی میشود.
- عدم محاسبه افت ولتاژ: استفاده از آداپتورهای ضعیف برای مسیرهای طولانی که باعث میشود دوربین در شب (هنگام روشن شدن LEDها) خاموش شود.
- عدم تست هارد دیسک: رها کردن پروژه بدون اطمینان از اینکه دستگاه واقعاً در حال ذخیرهسازی اطلاعات است.
کلام آخر؛ کیفیت، ارزان به دست نمیآید
اجرای پروژه بر اساس استانداردهای مهندسی، نه تنها باعث کاهش چشمگیر هزینههای نگهداری (Maintenance) میشود، بلکه طول عمر سیستم امنیتی شما را تا سالها تضمین میکند. در پروژههای صنعتی، سازمانی یا حتی مجتمعهای مسکونی بزرگ، مشاوره تخصصی قبل از اجرا میتواند از بسیاری از خطاهای رایج و هدر رفتن بودجه جلوگیری کند.
