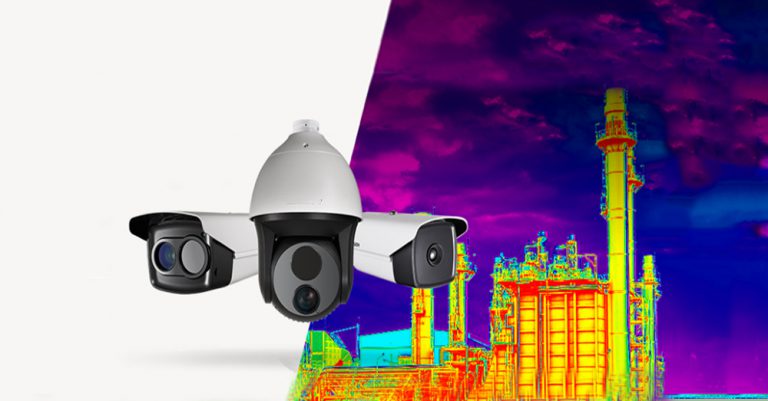

دوربین مداربسته حرارتی چیست؟

دوربین مداربسته حرارتی چیست؟ همانطور که میدانید می توان گفت مهمترین کاربرد دوربین های مدار بسته بازبینی و نظارت بر محیطی می باشد که امنیتش برای شما مهم است به همین دلیل نیز برای آن مکان دوربین مداربسته نصب می شود.دوربین های مداربسته انواع متفاوتی دارد ما در این متن درباره دوربین مداربسته حرارتی که کاربردهای فراوانی دارد توضیحاتی ارائه می دهیم تا با این نوع دوربین آشنا شوید.

دوربین مداربسته حرارتی چیست؟

دوربین مدار بسته حرارتی یا گرمایی (Thermal CCTV Camera) در واقع نوعی از دوربین های مدار بسته ای هستند که در شکل گیری تصاویر آنها، شکل حرارتی محیط به جای نور مورد استفاده قرار می گیرد.دوربین مدار بسته ی حرارتی ساختاری شبیه به دوربین های مدار بسته ی عادی که مطمئنا دیده اید دارند.  دوربینهای حرارتی از طریق یک لنز پرتوهای گرمایی ساطع شده توسط اجسام گرم را بر روی یک چیپ تصویر گرمایی متمرکز می نماید , سنسور این دوربین ها به جای حساس بودن به نور به پرتو های گرمایی حساس می باشند به این صورت که بعد از دریافت حرارت با توجه به میزان آن مقداری از ولتاژ ایجاد می شود که در آخر به سیگنالهای آنالوگ تبدیل می شود و بعد از این شما می توانید آن سیگنال ها را در یک نمایشگر مشاهده نمایید .

کاربرد دوربین های مداربسته حرارتی

دوربین حرارتی قابلیت تشخیص (وسایل نقلیه) ،تشخیص (انسان) ، شناخت (وسایل نقلیه) ، شناخت (انسان) ، شناسایی (وسایل نقلیه) و شناسایی (انسان) و …. دارد.با توجه به خصوصیات و مشخصات گفته شده کاملا واضح است که بیشترین کاربری این دوربین مدار بسته حرارتی مرتبط با ردیابی و تشخیص در محل هایی است که مسئله امنیت در آن منطقه مهم می باشد . این نوع از دوربین های مدار بسته به کاربر خود این امکان را می دهد که اطلاعات حرارتی مرتبط به محیط اطراف را دریافت نمایند . دریافت این اطلاعات در ایجاد امنیت نقش مهمی را دارا می باشد.

کاربردهای صنعتی مانند: کنترل تهیه محصولات یا آزمایش بدون مخرب و یا بازرسی و دیدن کابل های برق فشار قوی داخلی. کاربردهای پلیسی نظیر تعقیب مظنون و دستگیری آن، کنترل آشوب و شورش، کنترل محیط اطراف و یا ایمنی آتش و کنترل های جنگل بانی مانند مشاهده حیوانات وحشی و کنترل آنها و یا پیدا کردن محل آتش گرفتگی و یا کاربردهای نظامی از قبیل دیده بانی بانی و عملیات در شب، هدایت موشک ها، عکس برداری شبانه و استفاده در سیستم های کنترل آتش اشاره نمود.



کاربرد دوربین های مداربسته حرارتی

کاربرد دوربین های مداربسته حرارتی



دوربین های مداربسته حرارتی درپزشکی نیز استفاده میشوند .نوعی ازدوربین های حرارتی هستند که  برای حفاظت ازموجودات زنده بکار برده میشوند این نوع دوربینهای مداربسته حرارتی  بیشتر درفرودگاهها از آن استفاده میشود . دوربین های مداربسته حرارتی  تصاویری ازپرتوهای مادون قرمز دریافت کرده که از پوست موجودات زنده بازتاب می شود درتصاویر این دوربینها هرجا حرارت بیشتر باشد قرمزتر و هر جا کمتر باشد آبی ودر جاهایی که متوسط  باشد به رنگ نارنجی ویا زرد نشان خواهد داد .

مزایای دوربین های مداربسته حرارتی

  • شناسایی خطرات درنور کم
  • شناسایی خطرات درشرایط آب و هوایی نامساعد شدید
  • ارائه تصاویر شفاف تر درمقایسه با دیگر دوربین ها
  • شناسایی محدوده خطر بیشتر نسبت به دوربینهای نظارتی وضوح پایین
  •  امکان تشخیص موجودات زنده و خودروها
  • قابل اعتماد بودن آن ها در مقایسه با دوربین مدار بسته تشخیص گر سرما
  • مکان تشخیص و مکان یابی موجودات زنده و خودرو ها در شرایط نا مطلوب آب و هوا
  • نمایش اطلاعات حرارتی محیطی که کاربرد مهمی دارد
    مثل : تشخیص زنده بودن یک جاندار یا روشن بودن یک خودرو بی حرکت

معایب دوربین های مداربسته حرارتی

  • رزولوشن و کیفیت پایین نهایتا تا ( ۲۸۸ * ۳۸۴ ) که تشخیص جزییات کار سختی خواهد بود
  • دوربین های مدار بسته حرارتی به دلیل حساس بودن به حرارت نمی توانند هویت افراد را تشخیص دهند
  • پر هزینه بودن یکی دیگر از معایب این نوع از دوربین های مدار بسته می باشد
  • آن ها نمی توانند برای کاربردهای مادون قرمز در سرعت بالا و چند طیفی استفاده می شوند
  • تصاویر در دوربین های حرارتی به صورت سیاه و سفید می باشد.
  • در شرایط آب و هوایی محیطی (گرم یا سرد) بعد از روشن شدن،مدت زمانی جهت خنک شدن لامپ هایشان نیاز دارند (عمل COOLING)

 دقت و تشخیص تصویر دوربین مداربسته حرارتی

برای تصویر و اطلاعات آن معمولا چهار رده دقت یا تشخیص برای تصویر تعریف می شود که به شرح ذیل است:

  1. Detection: حس کردن و یا آشکار نمودن جسمی که ممکن است یک هدف باشد (معمولا دیدن جسم به صورت یک لکه).
  2. Orientation: تشخیص ابعاد کلی سیستم را انجام می دهد. (تشخیص طول و عرض).
  3. Recognition: تشخیص رده هدف است. یعنی توانایی تعیین خانواده جسم می باشد. مثلا نشان می دهد جسم هواپیما است یا هلیکوپتر.
  4. Identification: تشخیص و تمایز هدف در بین اجسام هم خانواده خود می باشد. مثلا اینکه چه نوع هواپیمایی است.

دوربین بولت حرارتی ورتینا VNC-6220

  • استفاده از Vanadium Oxide برای ردیابی و تشخیص انواع سطح
  • پشتیبانی از عملکرد هوشمند
  • رزولوشن ۳۸۴ × ۲۸۸
  • موج موج پاسخ ۸ ~ ۱۴μm
  • آرایه IR با کارایی بالا تا ۱۲۰ متری
  • پشتیبانی Smart IR
  • پشتیبانی از( Micro SD/SDHC/SDXC card (up to 64G
  • دارای گواهینامه IP66 برای مقاومت در برابر مایعات
  • پشتیبانی از استاندارد ONVIF (امکان اتصال چند دوربین متفاوت به یک سیستم )
  • وضوح و شفافیت تصویر حتی در هوای بسیار مه آلود و گرد و غبار Defog
  • تشخیص (وسایل نقلیه) تا برد ۳۰۶۷m متر
  • تشخیص (انسان) تا فاصله ۱۰۰۰m متر
  • شناخت (وسایل نقلیه) تا فاصله ۷۶۷m متر
  • شناخت (انسان) تا برد ۲۵۰m متر
  • شناسایی (وسایل نقلیه) تا فاصله ۳۸۳m متر
  • شناسایی (انسان) تا حد فاصل ۲۵m مت

Thermal + Optical Bi-spectrum Bullet Camera

  •  Vanadium Oxide Uncooled Focal Plane Detectors
  • Smart Function Support
  • Resolution 384 x 288
  • Response waveband 8~14µm
  • High Performance IR array, up to 120m
  • Support Smart IR
  • IP66 weatherproof
