معرفی ساختار انواع کابل شبکه

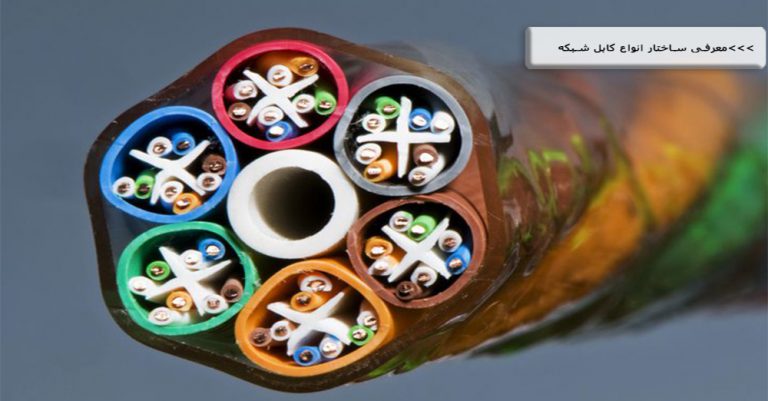

ساختار کابل شبکه

معرفی ساختار انواع کابل شبکه – در بستر شبکه‌های محلی  انواع مختلفی از رسانه ها، به عنوان  محیط انتقال و جهت انتقال داده ها و ارسال اطلاعات از یک تجهیز شبکه به تجهیز دیگر وجود دارند. از پرکاربردترین آنها می توان به کابل فیبرنوری ، کابل شبکه ، کابل کواکسیال ، انواع رادیو و … اشاره کرد.

متداولترین و  عمومی ترین رسانه، کابلهای شبکه، کابل‌های چهار زوجی که در انتقال اطلاعات استفاده می گردد،  کابلهای Twisted-Pair  ( زوج سیم بهم تابیده ) می باشند. کابل شبکه بصورت چهار زوج ۱۰۰ اهمی می باشد که هر دو زوج بهم تابیده شده اند. این نوع کابل از هشت رشته سیم مسی که ۲ به ۲ به هم تابیده شده اند، تشکیل شده است.

کابلهای Twisted-Pair انواع مختلفی دارند که از Cat1 تا Cat8  گروه بندی شده و هر گروه مشخصات فنی خاص خود را داشته و برای کاربرد خاصی مورد استفاده قرار می گیرند.  در این گروه بندی به رده کابلهای cat5  تا cat8 اصطلاحا کابل شبکه گفته می شود و هر چه از پایین ترین رده به سمت بالاترین رده حرکت کنیم، سرعت و پهنای باند انتقال اطلاعات افزایش پیدا می کند.

کابلهای به هم تابیده دارای انواع بدون شیلد UTP، فویل آلومینیومی FTP، شیلد دار STP و فویل و شیلد دار SFTP در رنگ‌های مختلف و با دو نوع ژاکت PVC و LSZH عرضه می شوند که نوع آخری فاقدهالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند.

Cabl

Cabl

کابلهای Twisted-Pair

معرفی ساختار انواع کابل شبکه

کابل شبکه از لحاظ ساختار کلی شامل چند بخش می باشد:

۱- روکش رویی کابل که معمولا از جنس PVC یا LSZH است.

۲- ۴ زوج سیم مسی به هم تابیده

۳- جدا کننده ۴ زوج یا Divider

البته در برخی از انواع کابل شبکه، علاوه بر ۳ بخش فوق ، موارد زیر نیز بر حسب نوع کابل به ساختار آن اضافه می گردد:

این مطلب را هم ببینید
دوربین مداربسته مجتمع ها و ساختمان های مسکونی

۱- فویل    ۲- شیلد    ۳-  سیم ارت    ۴- روکش PE در کابلهای مخصوص فضای باز    ۵ – محافظ Steel Armorded

دقت کنید که هر کابل بسته به نوع کاربرد آن ممکن است از تمام یا برخی از موارد فوق استفاده نماید.  بطور کلی کابلهای شبکه از لحاظ ساختار در دو گروه اصلی قرار می گیرند.

دسته بندی کابلهای شبکه از لحاظ ساختار

  1. (UTP  (  Unshielded Twisted-Pair
  2. ( STP  (   shielded Twisted-Pair



کابل شبکه UTP ، فقط شامل ۳ بخش اصلی یعنی ۱-روکش رویی،  ۲- ۴ زوج به هم تابیده مسی و ۳-جداکننده ۴ زوج ( کابل cat6  به بالا ) می باشد،  وکابل شبکه STP علاوه بر ۳ بخش اصلی ، بسته به نوع کابل شامل فویل ، شیلد ، سیم ارت و … می باشد. علت استفاده از این لایه های اضافه در کابل شبکه ، حفاظت داده ها از عامل EMI یا همان نویزها یا اثرات القایی خارجی است.



ساختار انواع کابل شبکه

ساختار انواع کابل شبکه









کابلهای شبکه از لحاظ لایه های حفاظتی در برابر اثرات القایی یا EMI

انواع مختلف کابلهای شبکه از لحاظ لایه های حفاظتی در برابر اثرات القایی یا EMI به شرح زیر می باشد:

۱- UTP          چهار زوج بهم تابیده

۲-  U/FTP      چهار زوج بهم تابیده + یک لایه فویل دور هر زوج

۳-  F/UTP      چهار زوج بهم تابیده + یک لایه فویل دور چهار زوج

۴- S/UTP       چهار زوج بهم تابیده + یک لایه شیلد بافته شده دور چهار زوج

۵-  SF/UTP    چهار زوج بهم تابیده +یک لایه فویل و شیلد دور چهار زوج

این مطلب را هم ببینید
مزایای تجاری تکنولوژی فشرده سازی H.265+

۶-  F/FTP      چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه فویل دور چهار زوج

۷- S/FTP       چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه شیلد دور چهار زوج

۸- SF/FTP     چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه فویل و شیلد دور چهار زوج



غیر از اثرات القایی یا EMI ، عوامل محیطی نیز ممکن است سبب آسیب دیدن کابل شبکه گردد. به همین علت ابتدا باید بررسی کنیم که کابلهای شبکه ممکن است در چه محیط هایی مورد استفاده قرار گیرند:

۱- داخل داکت ، ترانک ، لوله های PVC یا فلزی

۲- بصورت فنی  ، یعنی پس از حفر زمین مستقیما در دل خاک قرار گرفته و یا داخل کانال یا لوله قرار داده شده و سپس دفن می گردد.

۳- روی دکل های مخابراتی

۴- روی نمای ساختمان ها

۵- …

بطور کلی می توان کابلهای شبکه را از لحاظ محیط نصب به دو گروه اصلی تقسیم بندی نمود:

  1. کابل شبکه Indoor  ( فضای داخل ساختمان )
  2. کابل شبکه Outdoor ( فضای باز )

کابل شبکه Indoor معمولا دارای روکش از جنس PVC یا LSZH بوده و بر اثر عوامل محیطی مثل آب ، گرما ، سرما ، گرد و غبار، نور خورشید، ضربه، کشش و … آسیب می بینند و با گذشت زمان فرسوده و بلا استفاده می گردند. ولی کابل شبکه Outdoor دارای روکش اضافی جهت حفاظت در برابر عوامل فرسایشی محیط است. کابل شبکه outdoor غیر دفنی دارای یک روکش PE مشکی رنگ و در حالت دفنی علاوه بر روکش فوق ، یک لایه حفاظتی Steel Armorded و یک لایه سم که سبب جلوگیری از آسیب دیدن توسط حیوانات جونده مانند موش می باشد.
